07.03.2013

HRSC Produktserie #590 - Gordii Dorsum


Der Wind als gestaltende Kraft auf dem Mars

Die Nordhalbkugel des Mars ist eine einzige gro√üe Tiefebene mit nur wenigen markanten Landschaftsmerkmalen. Durch den Wechsel der Jahreszeiten kommt es dort häufig zu intensiven Staub- und Sandstürmen. Der Wind transportiert dabei kleinste Partikel, die an anderer Stelle abgelagert werden oder, wenn sie auf Gestein treffen, diesem durch ihre erodierende Wirkung zusetzen. Diese Art der Winderosion nennt man auch Windschliff. Neben ausgedehnten Dünenfeldern sind Windhöcker entlang der Hauptwindrichtung, so genannte Yardangs, die markanteste Hinterlassenschaft der Windkraft auf dem Mars. Diese Aufnahmen der vom DLR betriebenen hochauflösenden Stereokamera HRSC auf der ESA-Raumsonde Mars Express zeigen Yardangs in den Ebenen um den Gebirgssporn Gordii Dorsum.



Staubstürme sind "alte" Bekannte der Marsforschung


Trotz der nur dünnen Marsatmosphäre ist der Wind mit seiner Staubfracht seit Anbeginn der Marsforschung mit Raumsonden und Teleskopen ein häufiger, aber nur selten willkommener "Begleiter" der Wissenschaftler. Als zum Beispiel die amerikanische Raumsonde Mariner 9 im November 1971 den Mars erreichte und damit erstmals ein menschengemachtes Objekt einen anderen Planeten umkreiste, waren die Hoffnung groß, als die ersten Bilder zur Erde gefunkt wurden. Doch welche Enttäuschung: Auf den Bildern war nichts zu erkennen. Die Ingenieure glaubten schon an einen Fehler im Kamerasystem, ehe sie erkannten, dass der gesamte Planet von einem globalen Staubsturm heimgesucht wurde. Erst nach Wochen lichtete sich die Atmosphäre und die Kamera konnte dann doch die ersten scharfen Bilder der Marsoberfläche aufnehmen und zur Erde übertragen: Es war der Beginn der Marsforschung im Zeitalter der Raumfahrt.

Auch die europäische Mars Express-Sonde hatte im Laufe ihrer nunmehr fast zehnjährigen Mission (am 2. Juni 2003 wurde der Orbiter gestartet, seit dem 25. Dezember 2003 befindet sich Mars Express in einer Umlaufbahn um den Planeten) öfter mit Einschränkungen der Instrumente durch Staubstürme zu kämpfen: Die Bilder, die zu solchen Sturmperioden mit dem Kamerasystem HRSC (High Resolution Stereo Camera) aufgenommen wurden, waren dann grö√ütenteils unbrauchbar. Trotz solcher Beeinträchtigungen hat die HRSC gut 90 Prozent des Mars aufgenommen, und gut zwei Drittel seiner Oberfläche in hoher Auflösung, in Farbe und in "3D".



Entstehung von Gordii Dorsum unklar


Als Mars Express am 15. Januar dieses Jahres w√§hrend der Aufnahme von Orbit Nummer 11.503 den Mars entlang des 217. östlichen Längengrades überflog, herrschten am Äquator hervorragende atmosphärische Bedingungen. Dabei entstanden die hier vorgestellten Aufnahmen eines Teils des Gebirgssporns Gordii Dorsum ("der Bergrücken von Gordium" - Gordium war die Hauptstadt des Reichs der Phryger am westlich von Ankara gelegenen Fluss Sakarya). Die Auflösung der Bilder beträgt etwa 19 Meter pro Bildpunkt (Pixel).

Gordii Dorsum ist ein etwa 500 Kilometer langer Höhenzug auf dem Mars und liegt gut tausend Kilometer südwestlich des gro√üen Vulkans Olympus Mons. Gordii Dorsum ist nur einer von mehreren Höhenzügen, die in nordnordwestlicher Richtung vor dem südlichen Marshochland in die nördlichen Tiefebenen hineinragen. Es wird vermutet, dass diese Bergrücken durch tektonische Prozesse, möglicherweise durch sogenannte Seiten- oder Blattverschiebungen entstanden sind.



Yardangs zeigen vorherrschende Windrichtung an


Die hier gezeigten Abbildungen zeigen nur einen Teil im Süden von Gordii Dorsum. Besonders auffällig sind zahlreiche schmale, über viele Kilometer parallel verlaufenden Grate und Furchen, die im oberen Bildausschnitt der Draufsichten (also östlich des Dorsum) zu sehen sind. Dabei handelt es sich um so genannte Yardangs, die von Staub- und Sandpartikeln entlang der Hauptwindrichtung durch Windschliff aus dem Gestein herauspräpariert werden. Diese spezielle Geländeform ist auch auf Bildern der Regionen Aeolis Mensae und Arabia Terra sowie des Gebiets Eumenides Dorsum zu sehen. Der ungewöhnliche Begriff stammt aus der Sprache der Uiguren und wurde von dem schwedischen Entdeckungsreisenden Sven Hedin geprägt und später in den geographischen Sprachgebrauch übernommen, nachdem Hedin solche Windhöcker bei seiner zweiten Asienexpedition in der Wüste Lop Nor gesehen hatte. Offensichtlich blies der Wind in diesem Gebiet über sehr lange Zeiträume bevorzugt parallel zum Äquator.

Weiterhin ist im oberen Bildausschnitt eine auffallende Linie zu sehen, die sich durch die Ebene zieht. Dabei handelt es sich vermutlich um einen gro√üen tektonischen Bruch in der Oberfläche, der sich au√üerhalb der Bilder in Richtung Nordwesten fortsetzt. In den perspektivischen Ansichten, aber auch in der topographischen Bildkarte und auf dem Anaglyphenbild (Bild 5) kann man gut erkennen, dass Gordii Dorsum aus mehreren übereinander abgelagerten Schichten aufgebaut ist, die vor allem im Westen nach und nach von der Winderosion angegriffen werden.



Bildverarbeitung und das HRSC-Experiment auf Mars Express

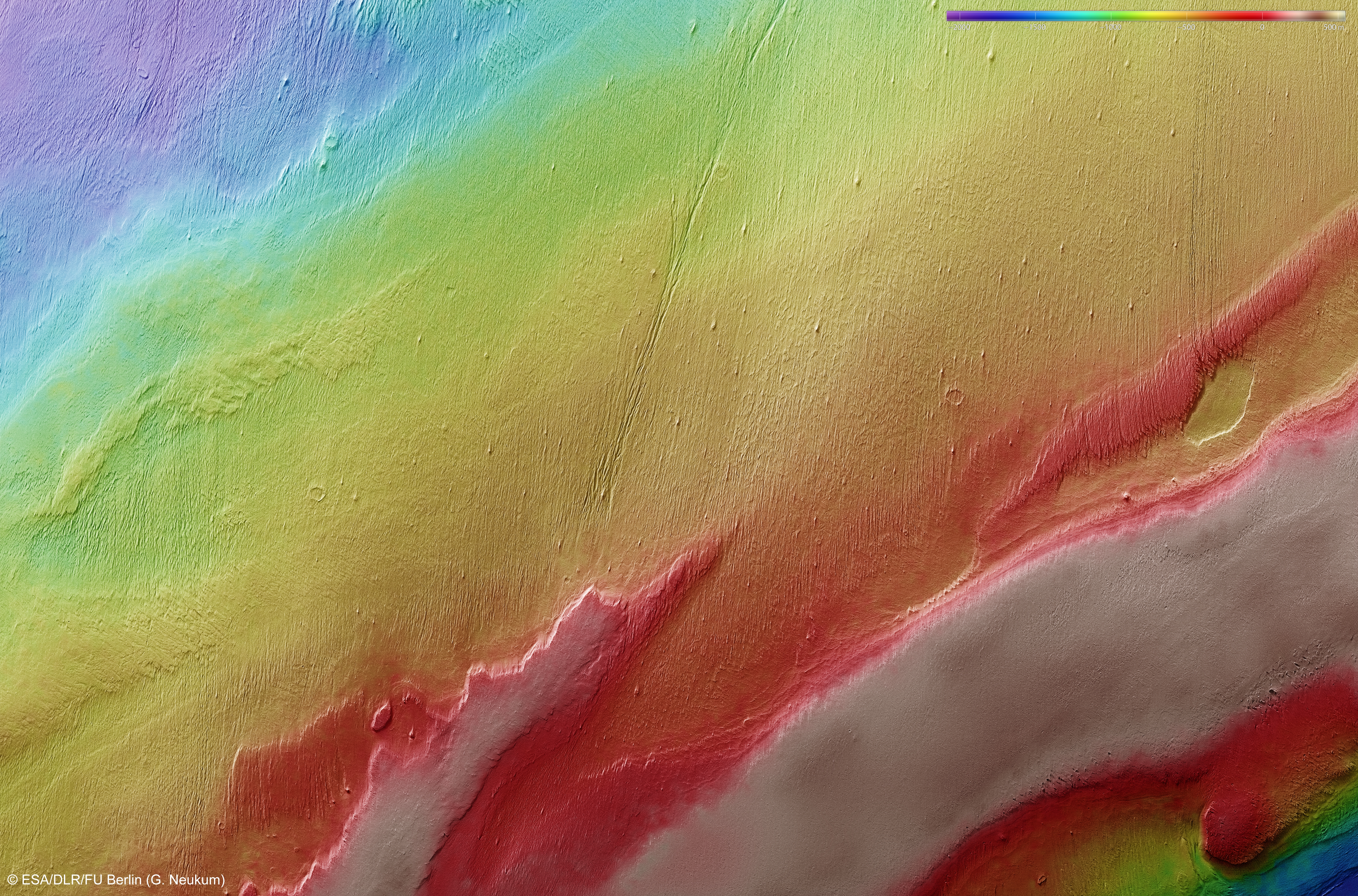

Die Aufnahmen mit der HRSC (High Resolution Stereo Camera) entstanden während Orbit 11.503 von Mars Express. Die Bildauflösung beträgt 19 Meter pro Bildpunkt (Pixel). Die Farbdraufsicht (Bild 4) wurde aus dem senkrecht auf die Marsoberfläche gerichteten Nadirkanal und den Farbkanälen der HRSC erstellt; die perspektivischen Schrägansichten (Bilder 1 und 6) wurden aus den Stereokanälen der HRSC berechnet. Das Anaglyphenbild (Bild 5), das bei Betrachtung mit einer Rot-Blau- oder Rot-Grün-Brille einen dreidimensionalen Eindruck der Landschaft vermittelt, wurde aus dem Nadirkanal und einem Stereokanal abgeleitet. Die in Regenbogenfarben kodierte Draufsicht (Bild 3) beruht auf einem digitalen Geländemodell der Region, von dem sich die Topographie der Landschaft ableiten lässt.



Das Kameraexperiment HRSC auf der Mission Mars Express der Europäischen Weltraumorganisation ESA wird vom Principal Investigator (PI) Prof. Dr. Gerhard Neukum (Freie Universität Berlin), der auch die technische Konzeption der hochauflösenden Stereokamera entworfen hatte, geleitet. Das Wissenschaftsteam besteht aus 40 Co-Investigatoren, aus 33 Institutionen und zehn Nationen stammen. Die Kamera wurde am Deutschen Zentrum für Luft- und Raumfahrt (DLR) unter der Leitung des PI entwickelt und in Kooperation mit industriellen Partnern gebaut (EADS Astrium, Lewicki Microelectronic GmbH und Jena-Optronik GmbH). Sie wird vom DLR-Institut für Planetenforschung in Berlin-Adlershof betrieben. Die systematische Prozessierung der Daten erfolgt am DLR. Die Darstellungen wurden vom Institut für Geologische Wissenschaften der FU Berlin erstellt.


Download
hochaufgelöste Bilddaten / high resolution image data

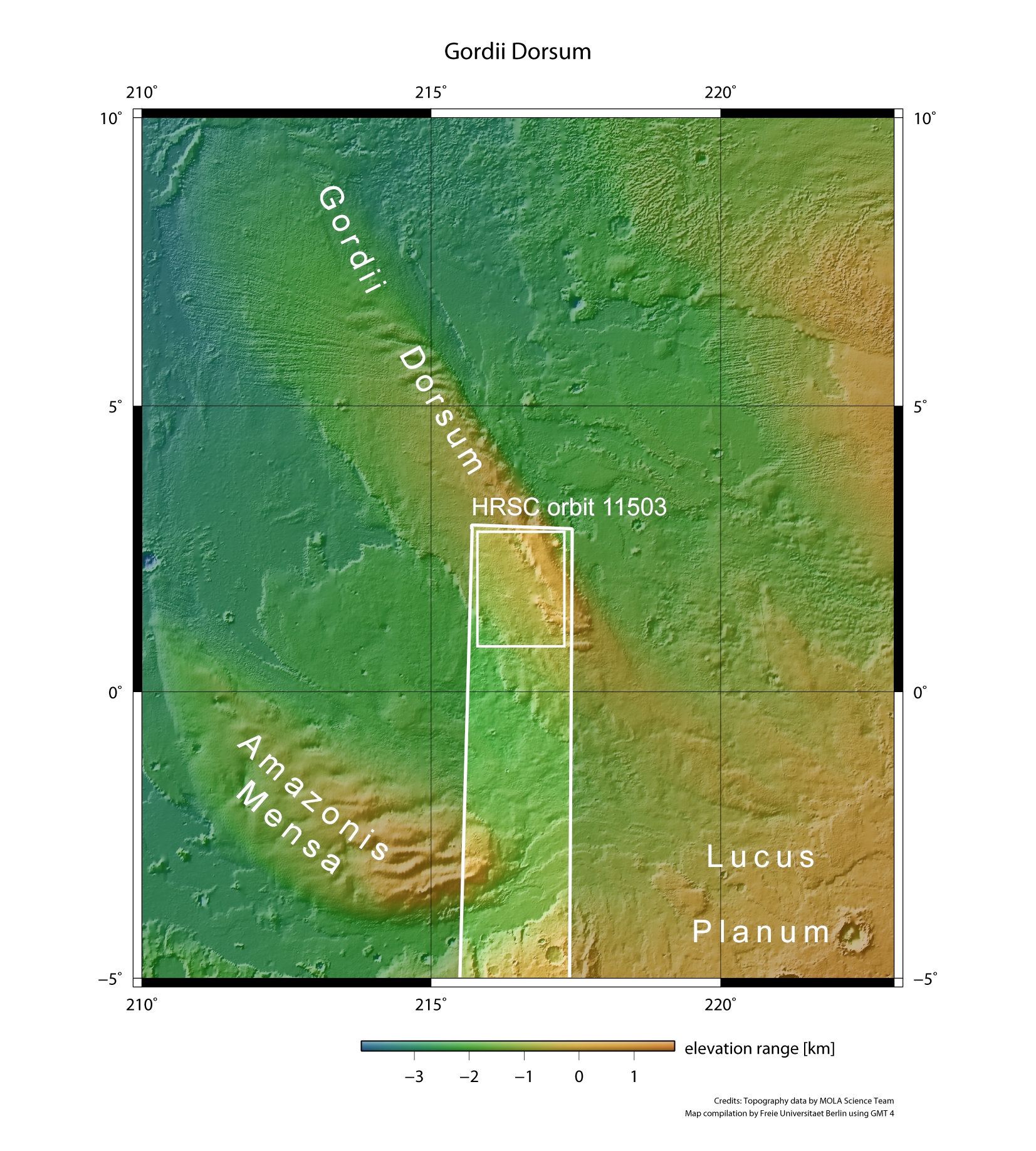

Kontextkarte [2]:   TIF
(4 MBs)
JPG
(2 MBs)
Farbkodiertes H√∂henmodell [3]:   TIF
(63 MBs)
JPG
(21 MBs)
RGB Farbbild [4]:   TIF
(50 MBs)
JPG
(21 MBs)
Perspektive [1]:   TIF
(4 MBs)
JPG
(2 MBs)
Perspektive #2 [6]:   TIF
(5 MBs)
JPG
(2 MBs)
Rot-Cyan Anaglyphe [5]:   TIF
(51 MBs)
JPG
(23 MBs)

© Copyright: ESA/DLR/FU Berlin (G. Neukum)
