02.12.2011

HRSC Produktserie #531 - Phlegra Montes Orbit 9465


Ungewöhnliche Fließstrukturen in den Phlegra Montes

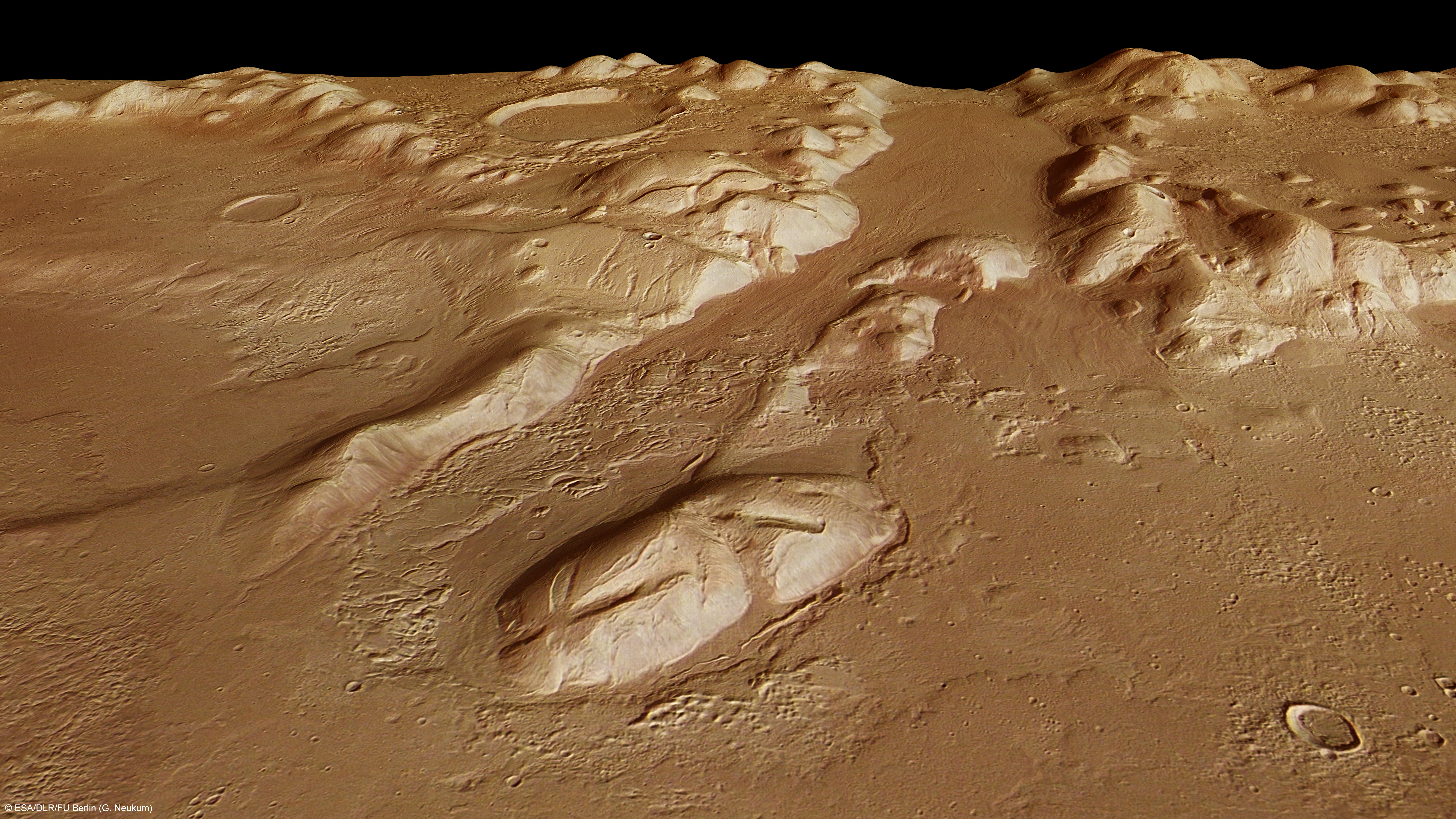

Perspektive [1]
Perspektive [1]
Die Phlegra Montes sind ein Gebirgsmassiv auf dem Mars, das sich über mehrere hundert Kilometer vom nordöstlichen Teil der Elysium-Vulkanregion (zwischen 30 und 50 Grad nördlicher Breite) bis weit in die nördliche Tiefebene erstreckt. Die Gebirgsgruppe besteht aus einer Vielzahl sanfter Hügel und Bergrücken, deren Entstehung auf einen tektonischen Ursprung zurückgeführt wird, also Spannungen in der Marskruste zur Ursache hat. In den hier gezeigten aktuellen Aufnahmen vom Süden der Phlegra Montes, die mit der vom DLR betriebenen Stereokamera HRSC an Bord der ESA-Raumsonde Mars Express gemacht wurden, sticht vor allem ein großes Tal ins Auge, in dem deutlich langestreckte Fließformen zu erkennen sind.

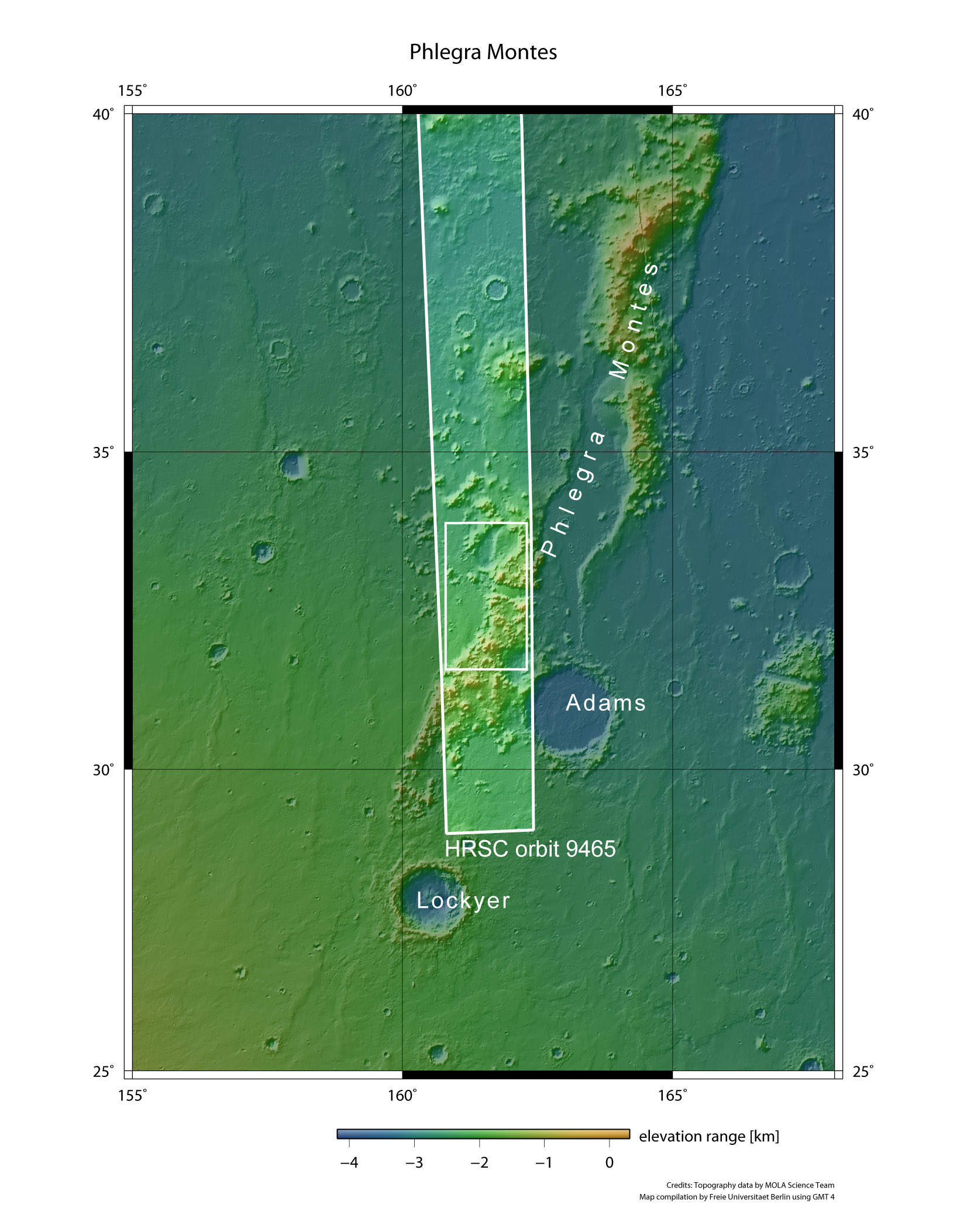

Kontextkarte [2]
Kontextkarte [2]

Das Tal ist fast 50 Kilometer lang und etwa 15 Kilometer breit. Die Fließstrukturen sind gut im Bildausschnitt 1 in der schwarzweißen Draufsicht und in zwei perspektivischen Ansichten zu sehen. Die Geologen bezeichnen solche Fließstrukturen als "lineated valley fill" (streifenförmige Talfüllung). Bei genauerer Betrachtung erkennt man, dass nahezu alle Hügel von einem offensichtlich plastischen Material umflossen werden (Bildausschnitt 2) und an ihrem talseitigen Ende so genannte "lobate debris aprons" ("lobenförmige Schuttfächer") ausbilden. Generell scheint sich das Material von den Hügelketten hangabwärts weg zu bewegen.

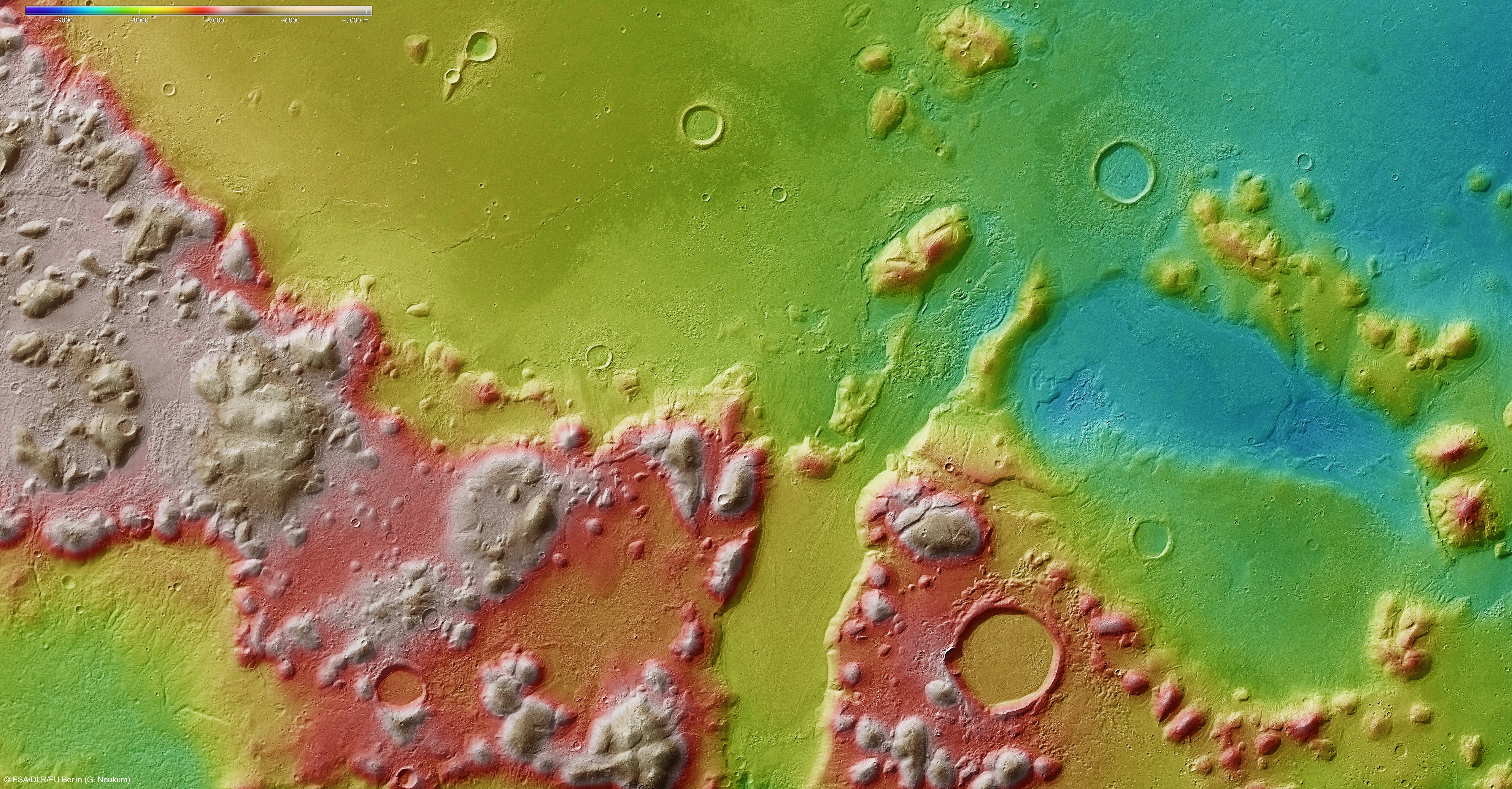

Farbkodiertes Höhenmodell [3]
Farbkodiertes Höhenmodell [3]
Auch fallen einige von Material angefüllte Krater auf, in denen ganz ähnliche Fließstrukturen zu sehen sind. Diese sind linear und zeichnen zum Teil kreisförmigen Kraterrand nach. Das bezeichnet man als konzentrische Kraterfüllungen ('concentric crater fill'; Bildausschnitt 3) . Tatsächlich lassen Radar-Messungen darauf schließen, dass in dieser Region größere Mengen von Wassereis unter der Oberfläche verborgen sind.

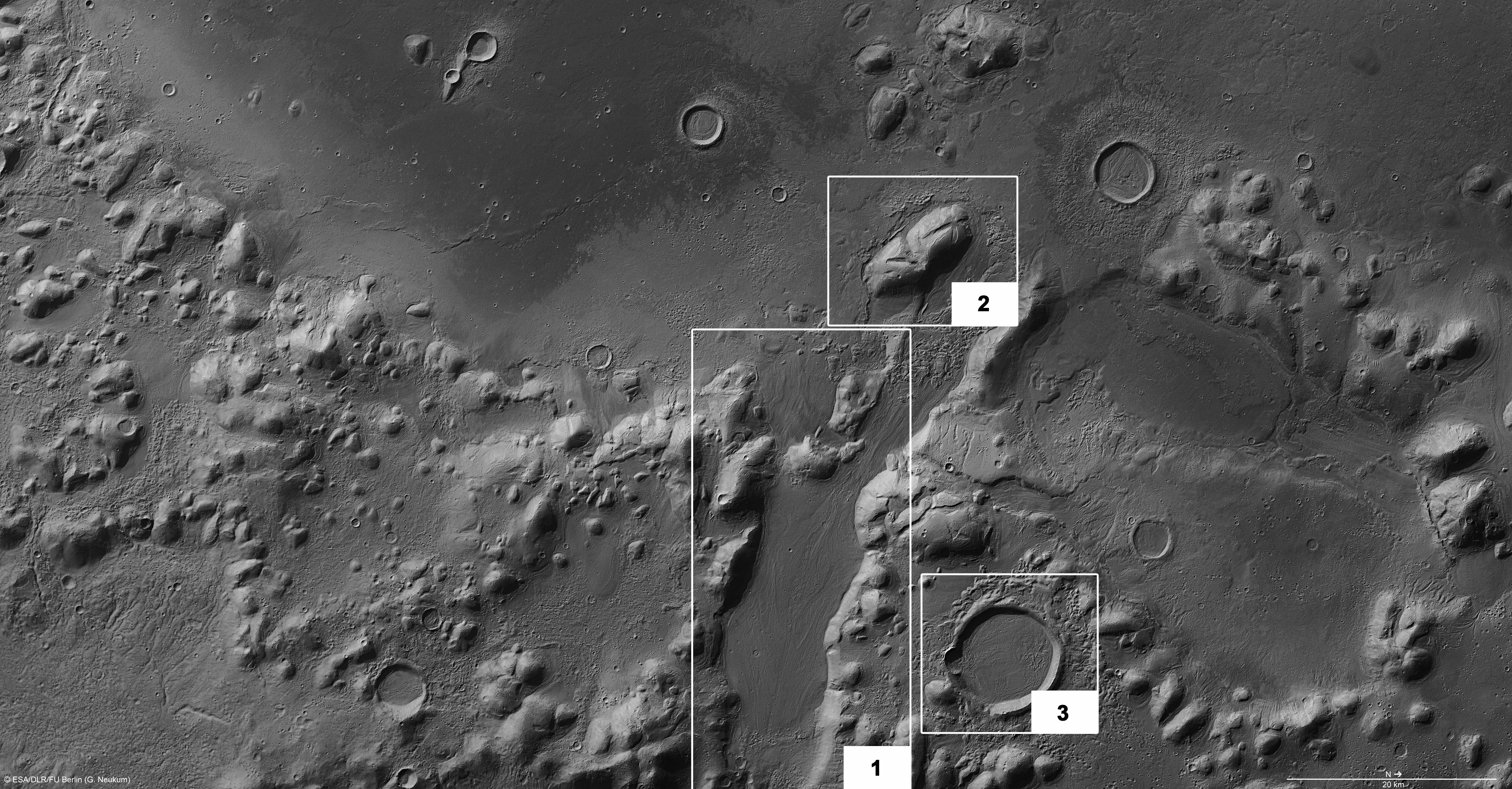

Lagekarte der beschriebenen<br>geologischen Strukturen [4]
Lagekarte der beschriebenen
geologischen Strukturen [4]
Die parallel ausgerichteten Fließstrukturen haben eine starke Ähnlichkeit mit Blockgletschern auf der Erde. Diese von Gesteinsblöcken und zerriebenem Felsschutt durchsetzten Eiskörper kommen auf der Erde vor allem in Permafrostgebieten der Hochgebirge oder der polaren Breiten vor.






Formten Gletscher die streifenförmige Füllung von Tälern und Kratern?

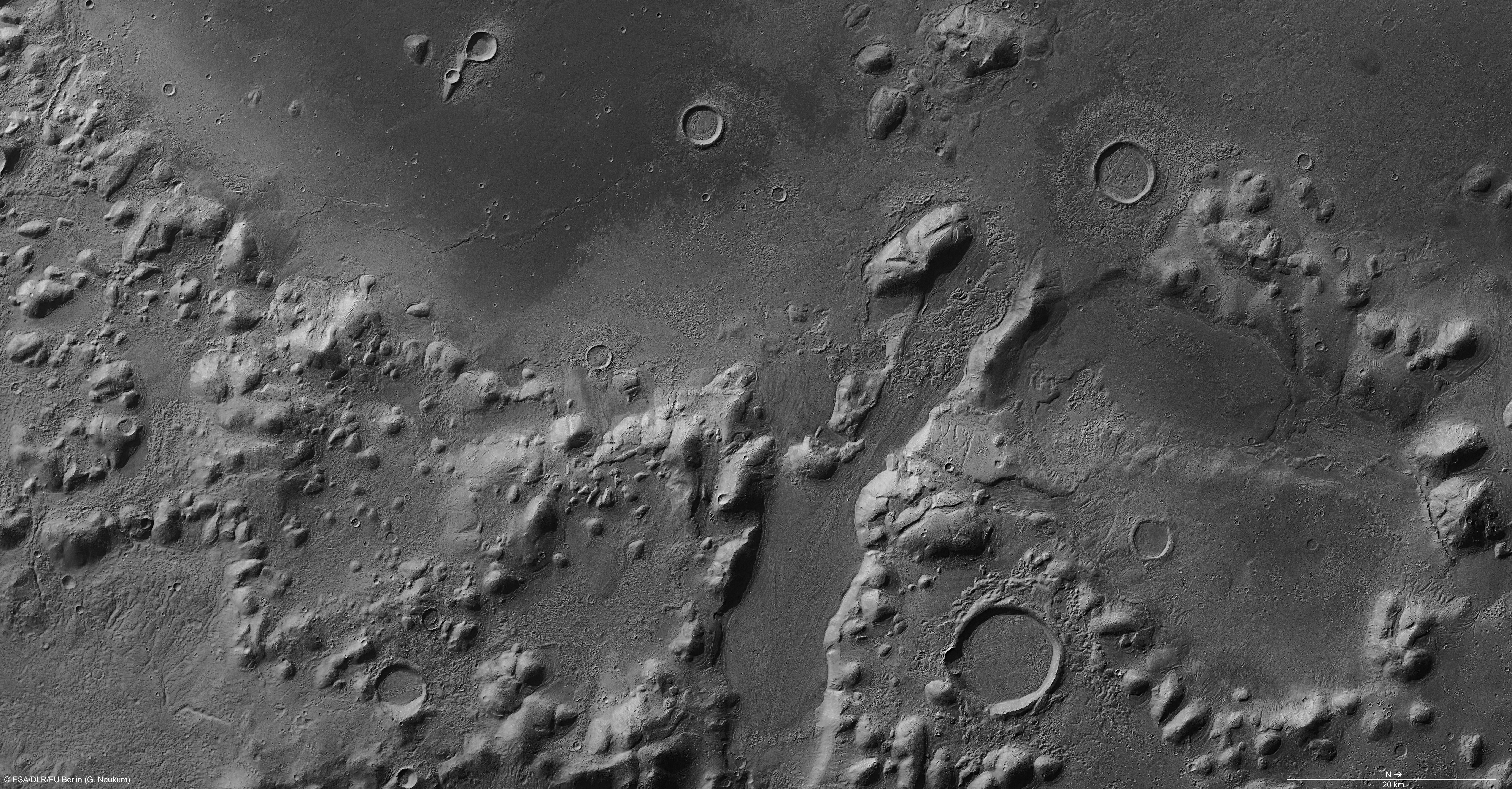

Nadiraufnahme [5]
Nadiraufnahme [5]
Von terrestrischen Blockgletscher ist bekannt, dass das eigentliche Eis an der Oberfläche überhaupt nicht zu sehen ist. Der bedeckende Blockschutt schützt es über lange Zeiträume vor dem Abschmelzen. Übertragen auf den Mars ist es gut denkbar, dass die hier auftretenden Strukturen von langsam über die Marsoberfläche ‚kriechenden' Blockgletschern gebildet wurden - mit Sicherheit nachweisen lässt sich diese Vermutung nur auf der Grundlage von Bildern aus dem Orbit jedoch nicht.

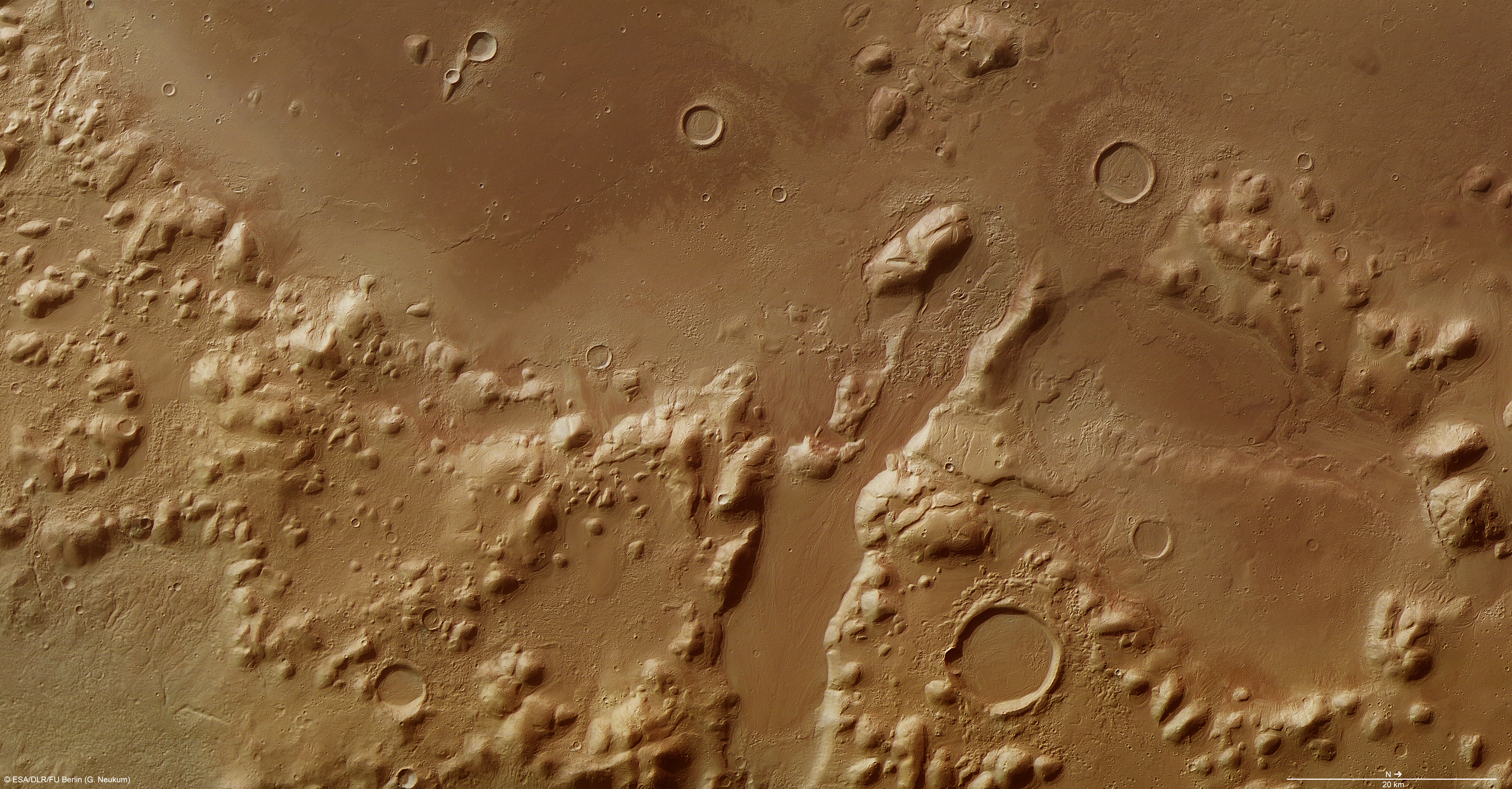

RGB Farbbild [6]
RGB Farbbild [6]
Der südwestliche Ausläufer der Phlegra Montes wurde am 1. Juni 2011 in einer Höhe von knapp vierhundert Kilometern während Orbit 9465 überflogen. Die Bildauflösung beträgt etwa 16 Meter pro Bildpunkt (Pixel). Die Abbildungen zeigen hiervon einen Ausschnitt bei 33 Grad nördlicher Breite und 162 Grad östlicher Länge.




Rot-Cyan Anaglyphe [7]
Rot-Cyan Anaglyphe [7]
Die Farbansichten wurden aus dem senkrecht auf die Marsoberfläche gerichteten Nadirkanal und den Farbkanälen erstellt; die perspektivischen Schrägansichten wurden aus den Stereokanälen der HRSC berechnet. Das Anaglyphenbild, das bei Betrachtung mit einer rot-blau- oder rot-grün-Brille einen dreidimensionalen Eindruck der Landschaft vermittelt, wurde aus dem Nadirkanal und einem Stereokanal abgeleitet. Die schwarzweiße Darstellung beruht
Perspektive #2 [8]
Perspektive #2 [8]
auf der Aufnahme mit dem Nadirkanal, der von allen Kanälen die höchste Auflösung bietet. Die in Regenbogenfarben kodierte Draufsicht in Falschfarben beruht auf einem digitalen Geländemodell der Region, aus denen sich die Topographie der Landschaft ableiten lässt. Die hier gezeigten Bildprodukte wurden in der Fachrichtung Planetologie und Fernerkundung, am Institut für Geologische Wissenschaften an der Freien Universität Berlin erstellt.

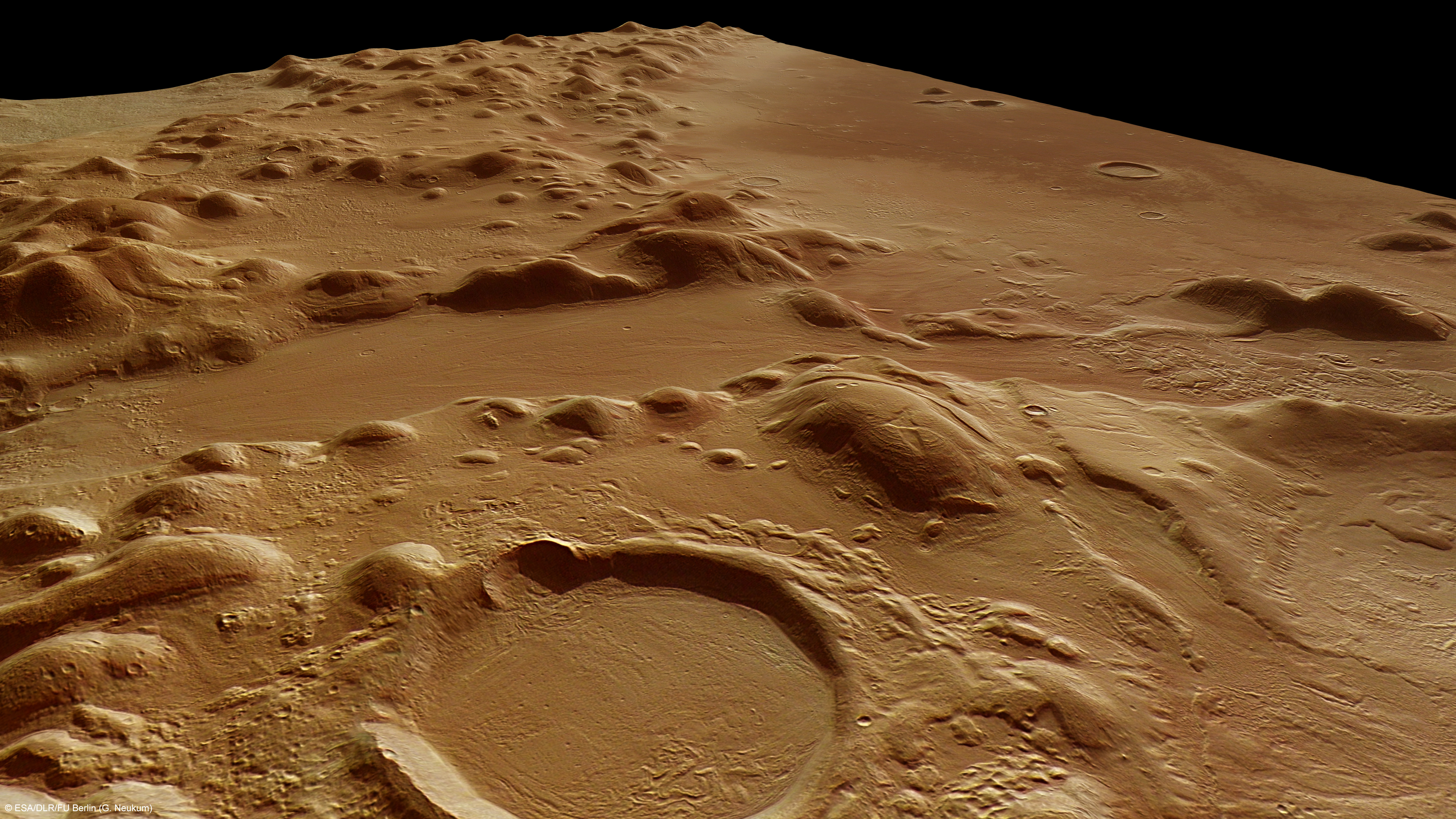

Perspektive #3 [9]
Perspektive #3 [9]
Das Kameraexperiment HRSC auf der Mission Mars Express der Europäischen Weltraumorganisation ESA wird vom Principal Investigator Prof. Dr. Gerhard Neukum (Freie Universität Berlin), der auch die technische Konzeption der hochauflösenden Stereokamera entworfen hatte, geleitet. Das Wissenschaftsteam besteht aus 40 Co-Investigatoren aus 33 Institutionen und zehn Nationen. Die Kamera wurde am Deutschen Zentrum für Luft- und Raumfahrt (DLR) unter der Leitung des Principal Investigators (PI) G. Neukum

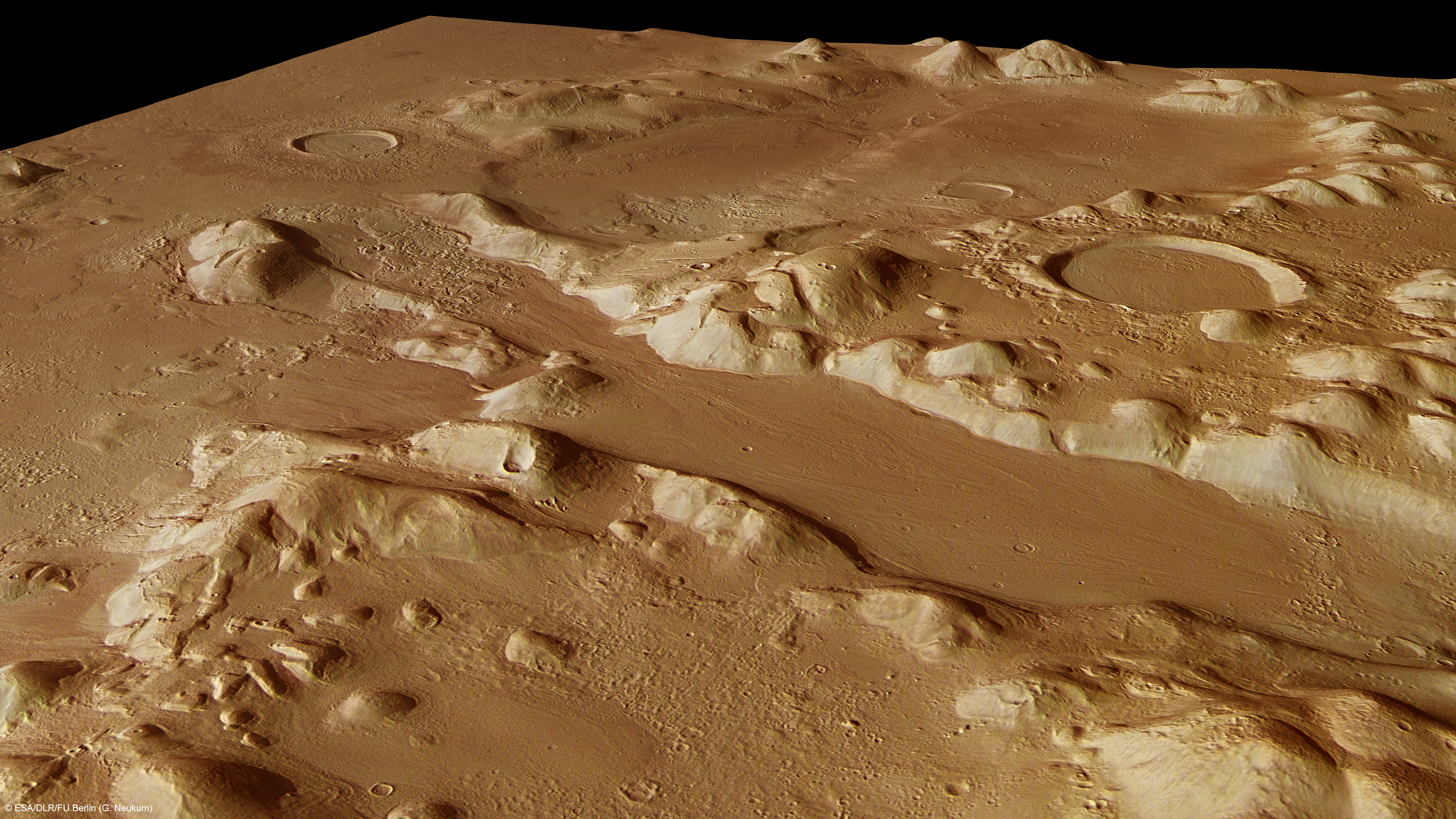

Perspektive #4 [10]
Perspektive #4 [10]
entwickelt und in Kooperation mit industriellen Partnern gebaut (EADS Astrium, Lewicki Microelectronic GmbH und Jena -Optronik GmbH). Sie wird vom DLR -Institut für Planetenforschung in Berlin-Adlershof betrieben. Die systematische Prozessierung der Daten erfolgt am DLR. Die Darstellungen wurden vom Institut für Geologische Wissenschaften der FU Berlin erstellt.






Download
hochaufgelöste Bilddaten / high resolution image data

Kontextkarte [2]:   TIF
(3 MBs)
JPG
(470 KBs)
Farbkodiertes Höhenmodell [3]:   TIF
(67 MBs)
JPG
(7 MBs)
Lagekarte der beschriebenen
geologischen Strukturen [4]
:
TIF
(23 MBs)
JPG
(7 MBs)
Nadiraufnahme [5]:   TIF
(23 MBs)
JPG
(7 MBs)
RGB Farbbild [6]:   TIF
(57 MBs)
JPG
(7 MBs)
Rot-Cyan Anaglyphe [7]:   TIF
(49 MBs)
JPG
(8 MBs)
Perspektive [1]:   TIF
(25 MBs)
JPG
(4 MBs)
Perspektive #2 [8]:   TIF
(24 MBs)
JPG
(4 MBs)
Perspektive #3 [9]:   TIF
(25 MBs)
JPG
(4 MBs)
Perspektive #4 [10]:   TIF
(23 MBs)
JPG
(4 MBs)

© Copyright: ESA/DLR/FU Berlin (G. Neukum)
